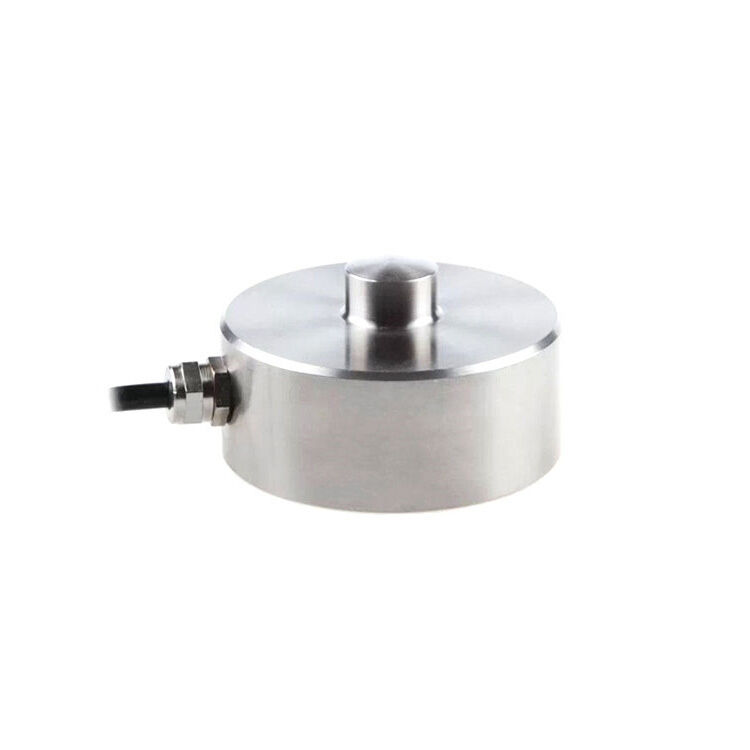

Κυψέλη Φόρτισης Συμπίεσης, 300kg/500kg/2 τόνοι/10 τόνοι έως 30 τόνοι
Μετά την αγορά μιας κυψέλης φόρτισης RJ, μπορείτε να αγοράσετε ένα ειδικό ψηφιακό μετρητή πίνακα για να λαμβάνετε απευθείας μετρήσεις ή να αγοράσετε έναν πομπό για να εξάγετε τυπικό σήμα σε PLC, DCS και άλλα συστήματα. Το προσαρμοσμένο σήμα εξόδου είναι 0-5V, 0-10V ή 4-20mA.
Σημείωση: Η κυψέλη φόρτισης δεν μπορεί να συνδεθεί ταυτόχρονα με τον πομπό και τον ελεγκτή — μπορεί να επιλεγεί μόνο ένα.
Οι κυψέλες φόρτισης συμπίεσης έχουν εύρος χωρητικότητας από 300kg, 500kg, 1000kg, 10 τόνους έως 30 τόνους. Η χωρητικότητα της κυψέλης φόρτισης μπορεί να προσαρμοστεί σύμφωνα με τις απαιτήσεις του πελάτη.
Η κυψέλη φόρτισης κουμπιού συμπίεσης είναι μια συσκευή μέτρησης υψηλής ακρίβειας που χρησιμοποιείται κυρίως για τη μέτρηση μικρών αλλαγών βάρους ή πίεσης. Ο χαμηλός σχεδιασμός και η συμπαγής κατασκευή την καθιστούν ιδανική για χρήση σε στενούς χώρους και η κατασκευή από ανοξείδωτο χάλυβα εξασφαλίζει αντοχή στη διάβρωση και αξιοπιστία σε σκληρά βιομηχανικά περιβάλλοντα. Ο μοναδικός σχεδιασμός κουμπιού εξασφαλίζει ακριβή κατανομή φορτίου.
Προδιαγραφές
| Μοντέλο |
RJ |
| Βάρος αποστολής |
1.3~6.3kg |
| Εύρος χωρητικότητας * |
300 kg~30 τόνοι |
| Αντιστοιχισμένος ελεγκτής οθόνης |
(Κάντε κλικ σε αυτό για τη σελίδα του ελεγκτή) |
| Αντιστοιχισμένος πομπός |
(Κάντε κλικ σε αυτό για τη σελίδα του πομπού) |
| Ακρίβεια |
0.03%F.S (γραμμικότητα + υστέρηση + επαναληψιμότητα) |
| Ευαισθησία |
2.0±0.1mV/V |
| Ερπυσμός |
±0.03~±0.05%F.S/30min |
| Μηδενική έξοδος |
±1%F.S |
| Επίδραση θερμοκρασίας στο μηδέν |
±0.03%F.S/10℃ |
| Επίδραση θερμοκρασίας στην έξοδο |
±0.03%F.S/10℃ |
| Θερμοκρασία λειτουργίας |
-20℃~+65℃ |
| Αντίσταση εισόδου |
380±10Ω, 750±15Ω |
| Αντίσταση εξόδου |
350±3Ω, 700±5Ω |
| Αντίσταση μόνωσης |
≥5000MΩ |
| Ασφάλεια υπερφόρτωσης |
150%F.S |
| Τάση γέφυρας (τάση διέγερσης) |
DC 10V |
| Υλικό |
Ανοξείδωτος χάλυβας |
| Κατηγορία προστασίας |
IP67 |
| Μήκος καλωδίου |
3m (＜5 τόνοι), 6m (≥5 τόνοι) |
| Καλωδίωση |
EXC+: Κόκκινο, EXC-: Μαύρο, SIG+: Πράσινο, SIG-: Λευκό
|
Χαρακτηριστικό
- Κατασκευή από ανοξείδωτο χάλυβα υψηλής ποιότητας: Κατασκευασμένο από ανθεκτικό ανοξείδωτο χάλυβα, εξασφαλίζοντας αντοχή και ανθεκτικότητα στη φθορά σε απαιτητικά περιβάλλοντα.
- Ισχυρή ικανότητα κατά της διάβρωσης: Το προϊόν έχει σχεδιαστεί για να αντέχει σε σκληρές συνθήκες με ανώτερη αντοχή στη διάβρωση, καθιστώντας το κατάλληλο για διάφορες βιομηχανικές και εξωτερικές εφαρμογές.
- Διπλές σφραγίδες για προστασία: Εξοπλισμένο με διπλές σφραγίδες για ενισχυμένη προστασία από σκόνη, υγρασία και ρύπους, εξασφαλίζοντας μακροζωία και αξιόπιστη απόδοση.
- Ευέλικτη μέτρηση δύναμης: Ιδανικό για ένα ευρύ φάσμα εφαρμογών μέτρησης δύναμης, συμπεριλαμβανομένων βιομηχανικών συστημάτων ζύγισης, πλατφορμών αυτοκινήτων και συστημάτων μεταφοράς.
- Κατάλληλο για σκληρά περιβάλλοντα: Σχεδιασμένο για να αποδίδει με ακρίβεια σε απαιτητικά περιβάλλοντα, καθιστώντας το ιδανικό για χρήση σε εργοστάσια, εργοτάξια και άλλες σκληρές συνθήκες.
- Εφαρμογές σε συστήματα αυτοματισμού και ελέγχου: Χρησιμοποιείται συνήθως σε συστήματα αυτοκινήτων, σιδηροδρόμων και ελέγχου αυτοματισμού, εξασφαλίζοντας ακριβή και ακριβή παρακολούθηση δύναμης για λειτουργική απόδοση.
Διάσταση
| Χωρητικότητα |
Διάσταση (mm) |
| ΦA |
ΦB |
ΦC |
H |
E |
M |
SR |
| 300~1000kg |
78 |
64 |
15 |
40 |
32 |
M6 |
40 |
| 2~10 τόνοι |
82 |
66 |
22 |
44 |
32 |
M8 |
50 |
| 15~30 τόνοι |
127 |
90 |
25 |
70 |
62 |
M10 |
60 |
Μέθοδος καλωδίωσης
Εφαρμογή
Συμβουλές: Ποιοι παράγοντες μπορούν να επηρεάσουν την απόδοση μιας κυψέλης φόρτισης συμπίεσης;
Αρκετοί παράγοντες μπορούν να επηρεάσουν την απόδοση μιας κυψέλης φόρτισης συμπίεσης:
- Διακυμάνσεις θερμοκρασίας: Οι ακραίες διακυμάνσεις θερμοκρασίας μπορούν να προκαλέσουν ανακρίβειες μέτρησης λόγω αλλαγών στις ιδιότητες του υλικού της κυψέλης φόρτισης. Πολλές κυψέλες φόρτισης συμπίεσης έχουν σχεδιαστεί με αντιστάθμιση θερμοκρασίας για τον μετριασμό αυτού του ζητήματος, αλλά οι θερμοκρασίες εκτός του καθορισμένου εύρους λειτουργίας ενδέχεται να επηρεάσουν την ακρίβεια.
- Ακατάλληλη ευθυγράμμιση: Εάν η κυψέλη φόρτισης δεν είναι σωστά ευθυγραμμισμένη με το εφαρμοζόμενο φορτίο (δηλαδή, εάν υφίσταται πλευρική φόρτιση ή κάμψη), μπορεί να οδηγήσει σε ανακριβείς μετρήσεις ή ακόμη και σε ζημιά στην κυψέλη.
- Υπερφόρτωση: Η υπέρβαση της ονομαστικής χωρητικότητας της κυψέλης φόρτισης μπορεί να προκαλέσει μόνιμη ζημιά και να επηρεάσει την ακρίβεια των μετρήσεων. Απαιτείται τακτική βαθμονόμηση και προσεκτική προσοχή στο μέγιστο ονομαστικό φορτίο για την αποφυγή υπερφόρτωσης.
- Δόνηση και κραδασμοί: Οι μηχανικοί κραδασμοί ή οι δονήσεις από το γύρω μηχάνημα μπορούν να επηρεάσουν την ακρίβεια των μετρήσεων. Είναι σημαντικό να εγκαταστήσετε την κυψέλη φόρτισης σε ένα περιβάλλον όπου οι δονήσεις και οι κραδασμοί ελαχιστοποιούνται ή να χρησιμοποιήσετε υλικά απόσβεσης για την απορρόφηση των κρούσεων.
- Ηλεκτρικές παρεμβολές: Εξωτερικές ηλεκτρικές πηγές, όπως κινητήρες ή άλλα μηχανήματα, μπορούν να δημιουργήσουν ηλεκτρομαγνητικές παρεμβολές (EMI) που επηρεάζουν την έξοδο του σήματος. Η χρήση κατάλληλων τεχνικών θωράκισης και γείωσης μπορεί να ελαχιστοποιήσει αυτό το ζήτημα.
