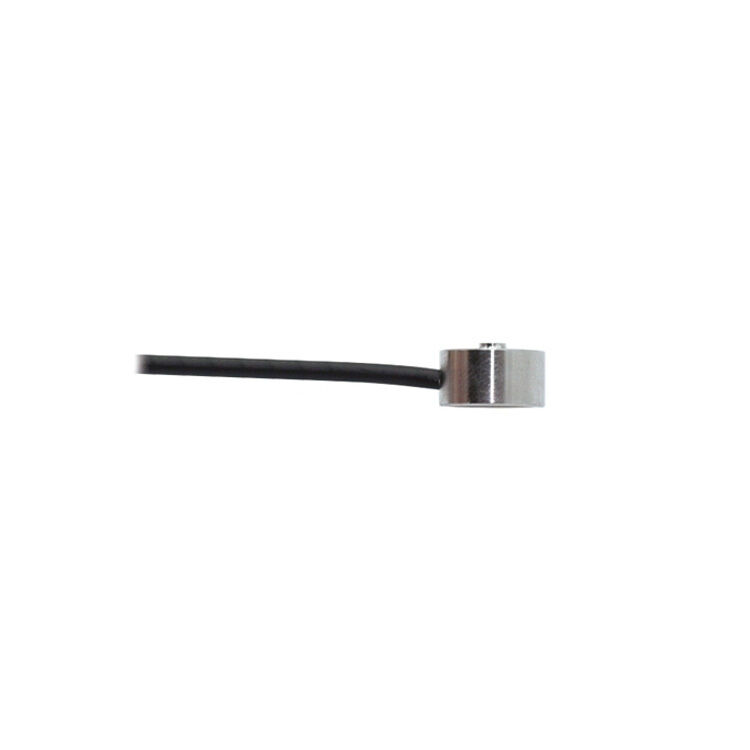

Κυψέλη φόρτισης κουμπιού συμπίεσης 5kg/10kg/20kg/30kg/50kg/100kg
Αφού αγοράσετε μια κυψέλη φόρτισης RJ , μπορείτε να αγοράσετε ένα ειδικό ψηφιακό μετρητή πίνακα για να λάβετε απευθείας μετρήσεις ή να αγοράσετε έναν πομπό για να εξάγετε τυπικό σήμα σε PLC, DCS και άλλα συστήματα. Το προσαρμοσμένο σήμα εξόδου είναι 0-5V, 0-10V ή 4-20mA.
Σημείωση: Η κυψέλη φόρτισης δεν μπορεί να συνδεθεί ταυτόχρονα με τον πομπό και τον ελεγκτή — μπορεί να επιλεγεί μόνο ένα.
Μια κυψέλη φόρτισης κουμπιού συμπίεσης είναι μια συσκευή μέτρησης ακριβείας που χρησιμοποιείται κυρίως για τη μέτρηση μικρών αλλαγών στο βάρος ή την πίεση. Όταν μια εξωτερική δύναμη ενεργεί στον αισθητήρα, η μεταλλική δομή θα υποστεί ελαφρά παραμόρφωση, η οποία θα προκαλέσει την έξοδο ενός ασθενούς ηλεκτρικού σήματος από το μετρητή καταπόνησης. Αυτό το ηλεκτρικό σήμα στη συνέχεια ενισχύεται, φιλτράρεται και αναλύεται από ένα σύστημα συλλογής δεδομένων και τελικά μετατρέπεται σε μια αναγνώσιμη αριθμητική ή γραφική οθόνη.
Οι κυψέλες φόρτισης κουμπιών έχουν εύρος χωρητικότητας από 5kg, 10kg, 20kg, 30kg, 50kg έως 100kg. Η χωρητικότητα της κυψέλης φόρτισης μπορεί να προσαρμοστεί σύμφωνα με τις απαιτήσεις του πελάτη.
Προδιαγραφές
| Μοντέλο |
RJ |
| Βάρος αποστολής |
1kg |
| Εύρος χωρητικότητας * |
0~100kg |
| Αντιστοιχισμένος ελεγκτής οθόνης |
(Κάντε κλικ σε αυτό για τη σελίδα του ελεγκτή) |
| Αντιστοιχισμένος πομπός |
(Κάντε κλικ σε αυτό για τη σελίδα του πομπού) |
| Ακρίβεια |
0,5%F.S (γραμμικότητα + υστέρηση + επαναληψιμότητα) |
| Ευαισθησία |
1,0m±20%mV/V (Οι παραλλαγές χαμηλού εύρους ενδέχεται να διαφέρουν) |
| Ερπυσμός |
±0,1%F.S/30min |
| Μηδενική έξοδος |
±2%F.S |
| Επίδραση θερμοκρασίας στο μηδέν |
±0,2%F.S/10℃ |
| Επίδραση θερμοκρασίας στην έξοδο |
±0,2%F.S/10℃ |
| Θερμοκρασία λειτουργίας |
-20℃~+80℃ |
| Εμπέδηση εισόδου |
350Ω |
| Εμπέδηση εξόδου |
500Ω |
| Αντίσταση μόνωσης |
≥5000MΩ |
| Ασφάλεια υπερφόρτωσης |
150%F.S |
| Τάση γέφυρας (τάση διέγερσης) |
DC 5-15V |
| Υλικό |
Ανοξείδωτο ατσάλι |
| Κατηγορία προστασίας |
IP66 |
| Μήκος καλωδίου |
2m |
| Καλωδίωση |
EXC+: Κόκκινο, EXC-: Μαύρο, SIG+: Πράσινο, SIG-: Λευκό |
Χαρακτηριστικό
- Συμπαγές & Ευέλικτο: Μικρό μέγεθος, εύκολη ενσωμάτωση και πολλαπλές επιλογές μεγέθους για διάφορες ανάγκες.
- Υψηλή ακρίβεια: Παρέχει ακριβείς και σταθερές μετρήσεις.
- Αξιόπιστο & Σταθερό: Εξασφαλίζει αξιόπιστη απόδοση για μακροχρόνια χρήση.
- Εύκολη εγκατάσταση: Γρήγορη και απλή ρύθμιση, εξοικονομώντας χρόνο.
- Ανθεκτική κατασκευή: Κατασκευασμένο με ανθεκτικό ανοξείδωτο χάλυβα 17-4 PH για αντοχή και μακροζωία.
- Ανθεκτικό σε σκληρές συνθήκες: Αντέχει στη θερμότητα και τη φθορά, διατηρώντας σταθερή απόδοση.
- Διαρκεί πολύ: Παρέχει ανθεκτικές, σταθερές και ακριβείς μετρήσεις με την πάροδο του χρόνου.
- Ανώτερη καλωδίωση: Σύρματα διαμέτρου 2,0 mm σχεδιασμένα για αντοχή σε τράβηγμα και καιρικές συνθήκες.
- Ανίχνευση ακριβείας: Τσιπ ανίχνευσης υψηλής ακρίβειας για αξιόπιστες μετρήσεις σε διάφορα περιβάλλοντα.
Διάσταση (μονάδα: mm)
Μέθοδος καλωδίωσης
Εφαρμογή
Συμβουλές: Πώς μπορώ να επιλέξω τη σωστή κυψέλη φόρτισης κουμπιού συμπίεσης;
Οι ακόλουθοι παράγοντες θα πρέπει να ληφθούν υπόψη κατά την επιλογή:
- Χωρητικότητα φόρτισης: Βεβαιωθείτε ότι η επιλεγμένη κυψέλη φόρτισης είναι κατάλληλη για τη μέτρηση του μέγιστου απαιτούμενου φορτίου.
- Απαιτήσεις ακρίβειας: Διαφορετικές εφαρμογές απαιτούν διαφορετικά επίπεδα ακρίβειας.
- Περιβάλλον λειτουργίας: όπως θερμοκρασία, υγρασία και χημική έκθεση, επιλέξτε μια κυψέλη φόρτισης που είναι ανθεκτική στη διάβρωση, τη δόνηση ή την υψηλή θερμοκρασία.
- Τύπος εξόδου: Επιλέξτε τον κατάλληλο τύπο εξόδου σήματος (π.χ. αναλογικό ή ψηφιακό) για τις ανάγκες της συσκευής ή του συστήματος.
