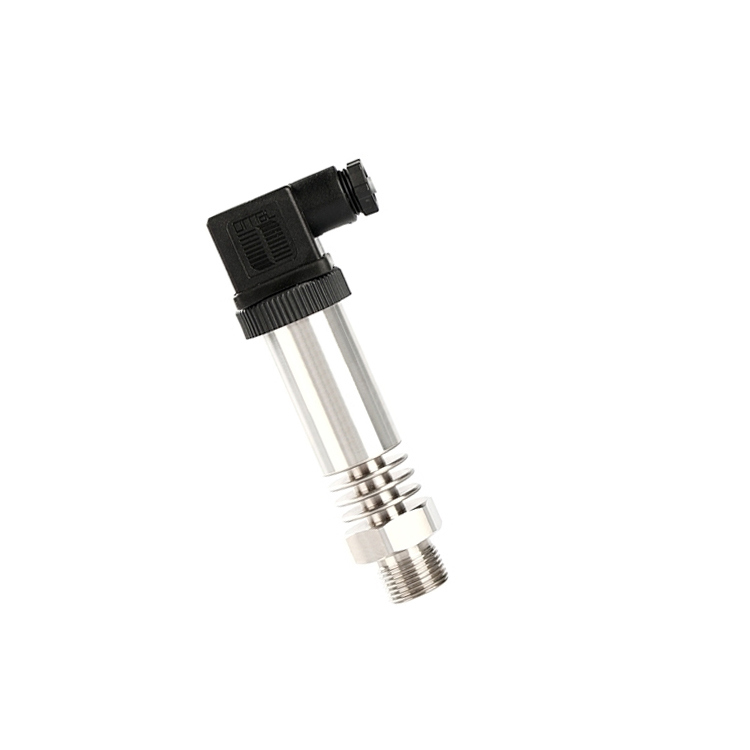

Αισθητήρας πίεσης υψηλής θερμοκρασίας για ατμό/καύσιμο λάδι
Η σειρά αυτή αισθητήρων πίεσης υψηλής θερμοκρασίας χρησιμοποιεί πυρήνα πίεσης πλειοανταγωνιστικού πυρήνα υψηλών επιδόσεων από πυρίτιο ως πυρήνα.Τα εσωτερικά ASI-C μετατρέπουν το σήμα mV σε σήμα τυπικού ρεύματος (4-20mA/0-20mA), σήμα τάσης (0-5V / 1-5V / 0-10V) ή RS485. αισθητήρας πίεσης με σφραγιστική δομή από ανοξείδωτο χάλυβα έχει πτερύγια ψύξης, υψηλή αντι-δονήσεις και αντι-ορμή, εύρος μέτρησης -0.1~100MPa/ -1~1000bar/ -14~14503psi, μεσαίας θερμοκρασίας -40~+300°C (-40~+572°F), για τη μέτρηση της πίεσης του ατμού/καυσίμου/υψηλής θερμοκρασίας υγρού.
Σύνοψη
Ο αισθητήρας πίεσης για τη μέτρηση της πίεσης του ατμού / του καυσίμου έχει προαιρετικό σήμα εξόδου, όπως 4-20mA/0-20mA/0-5V/1-5V/0-10V/RS485.
Εφαρμογή:Ο αισθητήρας πίεσης χρησιμοποιείται ευρέως στον έλεγχο διαδικασιών, στον αεροδιαστημικό τομέα, στην αυτοκινητοβιομηχανία, στους ιατρικούς εξοπλισμούς, στον HVAC και σε άλλους τομείς.
Ειδικότητα:
| Βάρος |
00,4 κιλά |
| Πεδίο μέτρησης * |
-0,1~100MPa (-1~1000bar/-14~14503psi) |
| Τύπος πίεσης* |
Πίεση μετρητή (πρότυπη)
Επικοινωνήστε μαζί μας για την απόλυτη πίεση, τον τύπο σφραγισμένης πίεσης (σημειώστε ότι το εύρος μέτρησης για αυτούς τους δύο τύπους πρέπει να είναι ≤1MPa) |
| Μέσο μέτρησης |
Ατμός, καύσιμο λάδι, υγρό υψηλής θερμοκρασίας (περιοχή μη ανάλυσης εκρήξεων) |
| Εφοδιασμός ενέργειας * |
Συνεχή 12V, συνεχής 24V, συνεχής 12-36V |
| Σήμα εξόδου * |
2 καλώδια: 4-20mA, 0-20mA
3 καλώδια: 0-5V, 1-5V, 0-10V
RS485 |
| Ακριβότητα |
±0,5% FS για 4-20mA, 0-10V, RS485; ±1% FS για 0-5V, 1-5V |
| Μηδενική μετατόπιση θερμοκρασίας |
±0,03%FS/°C |
| Αίσθηση θερμοκρασίας |
±0,03%FS/°C |
| Μακροπρόθεσμη σταθερότητα |
≤ 0,2% FS/έτος |
| Πίεση υπερφόρτωσης |
200% FS |
| Απάντηση συχνότητας (-3dB) |
5kHz ~ 650kHz |
| Ηλεκτρική σύνδεση * |
Τύπος συνδέσμου DIN, τύπος κυκλικού συνδέσμου M12, τύπος άμεσου καλωδίου μολύβδου |
| Τρίχωμα σύνδεσης υπό πίεση * |
G1/4, G1/2, 1/4NPT, 1/2NPT, M14*1.5, M20*1.5 |
| Χρόνος απόκρισης |
< 10 ms |
| Θερμοκρασία λειτουργίας |
-40~+80°C (-40~+176°F) |
| Μέση θερμοκρασία |
-40~+250°C (-40~+482°F) |
| Ποσότητα πτερυγίων ψύξης (μέση θερμοκρασία) * |
3 κομμάτια (0-120°C/32~248°F), 5 κομμάτια (0-180°C/32~356°F), 7 κομμάτια (0-250°C/32~482°F)
Σημείωση: Για υψηλότερες μέσες θερμοκρασίες (0-300 °C/32 ~ 572 °F), παρακαλούμε επικοινωνήστε μαζί μας για να προσαρμόσετε ένα κιτ σωλήνων ψύξης. |
| Υλικό |
Σώμα: 304 ανοξείδωτο χάλυβα, ή 316L ανοξείδωτο χάλυβα (προσαρμόσιμο)
υγρό πλήρωσης: λάδι πυριτίου
Πύλη πίεσης: από ανοξείδωτο χάλυβα 304 ή από ανοξείδωτο χάλυβα 316L (προσαρμόσιμο)
Διαφράγμα διαχωρισμού: από ανοξείδωτο χάλυβα 304 ή από ανοξείδωτο χάλυβα 316L (προσαρμόσιμο) |
| μήκος καλωδίου |
2 μέτρα |
| Τάξη προστασίας |
IP65 |
Σημείωση: * υποδηλώνει προαιρετικές παραμέτρους, μπορείτε να επιλέξετε κάθε παράμετρο στις αναπτυσσόμενες λίστες για να ολοκληρώσετε την παραγγελία σας.
Σχέδιο διαστάσεων αισθητήρα πίεσης(μονάδα: mm):
Διάγραμμα καλωδίωσης αισθητήρα πίεσης:
Διάγραμμα εγκατάστασης αισθητήρα πίεσης (μονάδα: mm):
Συμβουλές: Ακρίβεια του αισθητήρα πίεσης
Η ακρίβεια είναι ένας σημαντικός δείκτης απόδοσης του αισθητήρα πίεσης, ο οποίος είναι ένας σημαντικός σύνδεσμος για τη μέτρηση της ακρίβειας ολόκληρου του συστήματος μέτρησης.Όσο πιο ακριβό είναιΩς εκ τούτου, εφόσον η ακρίβεια του αισθητήρα πίεσης μπορεί να ικανοποιήσει τις απαιτήσεις ακρίβειας ολόκληρου του συστήματος μέτρησης.Αυτό επιτρέπει την επιλογή φθηνότερων και απλούστερων αισθητήρων μεταξύ πολλών που εξυπηρετούν τον ίδιο σκοπό.
Για ορισμένες ειδικές περιπτώσεις χρήσης, δεν είναι σε θέση να επιλέξει έναν κατάλληλο αισθητήρα στην αγορά.Μπορείτε να επικοινωνήσετε μαζί μας Rujia Automation και να μας στείλετε τις απαιτήσεις σαςΘα προσπαθήσουμε να παράγουμε αισθητήρες που θα ανταποκρίνονται στις απαιτήσεις σας.
