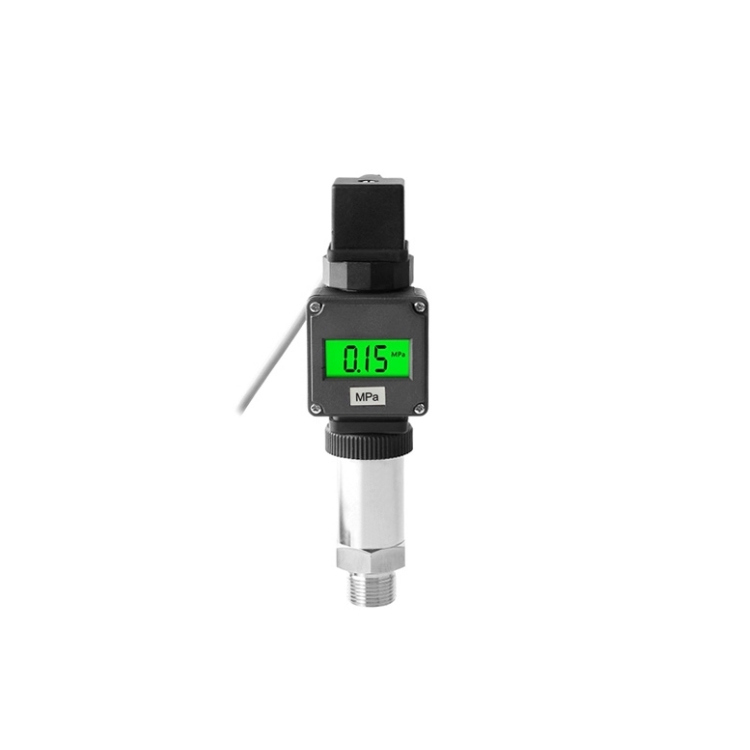

Ψηφιακός αισθητήρας πίεσης για υδραυλική/ατμομηχανή/αέρος
Ο ψηφιακός αισθητήρας πίεσης διαθέτει οθόνη LCD με φως πίσω και παροχή ενέργειας DC 24V/12V, μπορεί να εκπέμπει σήμα ρεύματος (4-20mA/0-20mA), σήμα τάσης (0-5V/1-5V/0-10V) ή σήμα RS485.Ο αισθητήρας πίεσης έχει μικρό μέγεθος, ελαφρύ βάρος, υψηλή αντι-δονήσεις και αντι-ογκώσεων, εύρος μέτρησης -0,1~100MPa/ -1~1000bar/ -14~14503psi, μέση θερμοκρασία -40~+60°C (-40~+140°F),για την υδραυλική/ατμό/αεροπίεση/μέτρηση υγρών υψηλής θερμοκρασίας.
Ο αισθητήρας πίεσης για τη μέτρηση υδραυλικής / ατμού / πίεσης αέρα έχει προαιρετικό σήμα εξόδου, όπως 4-20mA/0-20mA/0-5V/1-5V/0-10V/RS485.
Εφαρμογή:Ο αισθητήρας πίεσης χρησιμοποιείται ευρέως στον έλεγχο διαδικασιών, στον αεροδιαστημικό τομέα, στην αυτοκινητοβιομηχανία, στους ιατρικούς εξοπλισμούς, στον HVAC και σε άλλους τομείς.
Προδιαγραφές
| Βάρος |
00,4 κιλά |
| Πεδίο μέτρησης * |
-0,1~100MPa (-1~1000bar/-14~14503psi) |
| Τύπος πίεσης* |
Πίεση μετρητή (πρότυπη)
Επικοινωνήστε μαζί μας για την απόλυτη πίεση, τον τύπο σφραγισμένης πίεσης (σημειώστε ότι το εύρος μέτρησης για αυτούς τους δύο τύπους πρέπει να είναι ≤1MPa) |
| Μέσο μέτρησης |
Υδραυλικό, ατμό, αέρας, υγρό υψηλής θερμοκρασίας (περιοχή μη εκρηκτικής προστασίας) |
| Εφοδιασμός ενέργειας * |
Συνεχή 12V, συνεχής 24V, συνεχής 12-36V |
| Σήμα εξόδου * |
2 καλώδια: 4-20mA, 0-20mA
3 καλώδια: 0-5V, 1-5V, 0-10V
RS485
(Σημείωση:Αισθητήρας πίεσης που έχει σχεδιαστεί χωρίς οθόνη LCD για σήματα εξόδου 2 καλωδίων 0-20mA, 3 καλωδίων 0-5V, 1-5V, 0-10V και RS485. Ο αισθητήρας πίεσης τύπου άμεσου καλωδίου δεν είναι επίσης εξοπλισμένος με οθόνη LCD.) |
| Ακριβότητα * |
±0,5%FS, ±0,3%FS, ±1%FS (όταν το σήμα εξόδου είναι 0-5V ή 0-10V) |
| Μηδενική μετατόπιση θερμοκρασίας |
±0,03%FS/°C |
| Αίσθηση θερμοκρασίας |
±0,03%FS/°C |
| Μακροπρόθεσμη σταθερότητα |
≤ 0,2% FS/έτος |
| Πίεση υπερφόρτωσης |
200% FS |
| Απάντηση συχνότητας (-3dB) |
5kHz ~ 650kHz |
| Ηλεκτρική σύνδεση * |
Τύπος συνδέσμου DIN, τύπος κυκλικού συνδέσμου M12, τύπος άμεσου καλωδίου μολύβδου |
| Τρίχωμα σύνδεσης υπό πίεση * |
G1/4, G1/2, 1/4NPT, 1/2NPT, M14*1.5, M20*1.5 |
| Χρόνος απόκρισης |
< 10 ms |
| Θερμοκρασία λειτουργίας |
-40~+80°C (-40~+176°F) |
| Μέση θερμοκρασία |
-40~+60°C |
| Υλικό |
Σώμα: 304 ανοξείδωτο χάλυβα
υγρό πλήρωσης: λάδι πυριτίου
Πύλη πίεσης: από ανοξείδωτο χάλυβα 304 ή από ανοξείδωτο χάλυβα 316L (προσαρμόσιμο)
Διαφράγμα διαχωρισμού: από ανοξείδωτο χάλυβα 304 ή από ανοξείδωτο χάλυβα 316L (προσαρμόσιμο)
Σφραγισμός: FKM (μέση θερμοκρασία ≤ +200°C/+392°F), EPDM, NBR |
| μήκος καλωδίου |
2 μέτρα |
| Τάξη προστασίας |
IP65 |
Σημείωση: * υποδηλώνει προαιρετικές παραμέτρους, μπορείτε να επιλέξετε κάθε παράμετρο στις αναπτυσσόμενες λίστες για να ολοκληρώσετε την παραγγελία σας.
Σχέδιο διαστάσεων αισθητήρα πίεσης(μονάδα: mm)
Διάγραμμα καλωδίωσης αισθητήρα πίεσης:
Διάγραμμα καλωδίωσης εξόδου RS485
Σημείωση:Για το σήμα εξόδου RS485, είναι μόνο ένα πρωτόκολλο επικοινωνίας 485, αν χρειάζεστε τα δεδομένα να λαμβάνονται από τον υπολογιστή μέσω της θύρας RS485,τότε το χρησιμοποιούμενο PC πρέπει να είναι PC για βιομηχανική εφαρμογή., η οποία μπορεί να υποστηρίξει λειτουργία επικοινωνίας 485 (όπως ο επάνω υπολογιστής HMI με οθόνη αφής κ.λπ.), απαιτείται επίσης διεπαφή επικοινωνίας USB προς 485 για τη σύνδεση του αισθητήρα με τον υπολογιστή.
Συμβουλές: Επιλογή ευαισθησίας αισθητήρα πίεσης
Γενικά, εντός της γραμμικής περιοχής του αισθητήρα, είναι καλύτερο η ευαισθησία του αισθητήρα πίεσης να είναι όσο το δυνατόν υψηλότερη.η τιμή του σήματος εξόδου που αντιστοιχεί στην μετρούμενη μεταβολή είναι σχετικά μεγάληΩστόσο, θα πρέπει να σημειωθεί ότι εάν η ευαισθησία του αισθητήρα πίεσης είναι πολύ υψηλή,ο εξωτερικός θόρυβος που είναι άσχετος με τη μέτρηση είναι εύκολο να αναμιχθεί, η οποία θα ενισχυθεί επίσης από το σύστημα ενίσχυσης, επηρεάζοντας έτσι την ακρίβεια της μέτρησης.απαιτείται ο ψηφιακός αισθητήρας πίεσης να έχει υψηλό λόγο θορύβου σήματος για να ελαχιστοποιείται η εισαγωγή σήματος παρεμβολής από το εξωτερικό.
Η ευαισθησία του ψηφιακού αισθητήρα πίεσης είναι κατευθυνόμενη.ο αισθητήρας με χαμηλή ευαισθησία σε άλλες κατευθύνσεις πρέπει να επιλέγεταιΕάν ο μετρούμενος διανύκτης είναι πολυδιάστατος, είναι καλύτερο να επιλεγεί ο ψηφιακός αισθητήρας πίεσης με μικρότερη ευαισθησία σταυρού.
